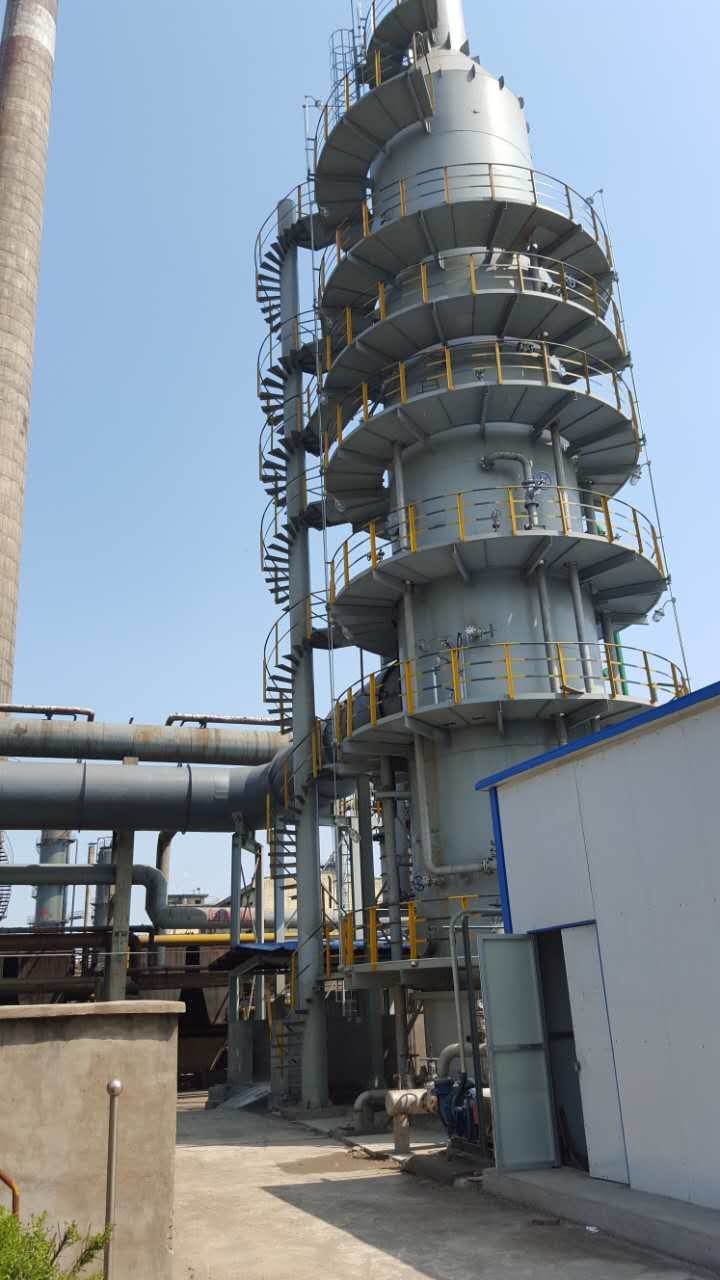

تجهیزات تصفیه گاز فولادی برج گوگردزدای یکپارچه 1200 Pa

گوگردزدای فولادی کاملاً مطابق با شرایط فنی مخزن فشار اتمسفر جوش داده شده از فولاد JB288 طراحی، تولید و پذیرفته شده است.برج گوگرد زدایی یکپارچه بر اساس برج گوگرد زدایی ترکیبی اصلی ارتقا یافته است.بدنه اصلی تجهیزات توسط 10 ~ 20 میلی متر ورق فولادی Q235 مطابق با مدل های مختلف جوش داده شده است که از برج گوگرد زدایی مرکب زیباتر و سخاوتمندانه تر است و در فرآیند استفاده به راحتی نشت نمی کند.آستر اصلی را می توان به اشکال مختلف ساخت.یکی را می توان با نوار گرانیت یا صفحه سرامیکی، وسط آن با سیمان مقاوم در برابر اسید و پوسته برای تشکیل یک کل پوشاند.دیگری را می توان با رزین اپوکسی یا فلس های شیشه ای روی سطح داخلی پوسته فولادی پوشاند.هر دو فرم را می توان یکپارچه کارخانه، نصب در محل.سکو، نردبان صعود، خط لوله تامین مایعات و سایر امکانات پشتیبانی سیستم تولید و نصب در محل.
ساختار برج گوگردزدایی فولادی صاف و صاف است و عملکرد آب بندی خوب است.دارای مزایای مقاومت در برابر اسید، مقاومت قلیایی، مقاومت در برابر خوردگی، مقاومت در برابر سایش و مقاومت در برابر دمای بالا است.عمر خدمات عمومی می تواند به 20 سال برسد.

گاز دودکش توسط فن القایی به داخل برج گوگرد زدایی پمپ می شود و یک دستگاه اسپری مرحله اول در مجرای ورودی شعاعی برج گوگردزدایی مرتب می شود.گاز دودکش پس از سرد شدن و پیش گوگردزدایی به طور یکنواخت از قسمت های میانی و پایینی برج گوگرد زدایی بالا می رود.مایع گوگردزدایی منطقه تماس بزرگی را برای اختلاط کامل گاز دودکش و مایع گوگردزدایی از طریق نازل مارپیچی فراهم می کند، که باعث می شود دو فاز گاز-مایع انتقال جرم و واکنش فیزیکی و شیمیایی انتقال حرارت را انجام دهد، در نتیجه حذف SO2 با راندمان بالا به دست می آید.
برج گوگردزدایی دارای یک دستگاه دو مرحله ای آبگیری و حذف مه است، گاز دودکش پس از گوگرد زدایی همچنان به بالا می رود و سپس به نوبه خود از دو لایه دمیستر بافل عبور می کند و قطرات بزرگ را از طریق برخوردهای متعدد مه و قطرات کوچک در صفحه تاشو تشکیل می دهد. .قطرات بزرگ پس از جدا شدن از دودکش می ریزند و گاز دودکش آب شده از طریق دودکش به دودکش تخلیه می شود.
راندمان گوگردزدایی: مقاومت 90% :<1200 Pa

مراحل نصب:
1. درمان زمین در موقعیت تعیین شده به عنوان پی، اندازه فونداسیون باید بر اساس طرح طرح فونداسیون باشد.
2. برج گوگرد زدایی با توجه به 1 بخش 3 متر تولید، بالا بردن سایت.با توجه به تجهیزات 1،2،3،4 و غیره از پایین به بالا نصب مسطح متقارن.یعنی عدد 1 به نوبه خود روی پایه تراز 2 روی 1،3 روی 2 قرار می گیرد.الزامات نصب: استحکام گرد ساده تراز داخل و خارج.بخش اول باید بر اساس تسطیح افقی و عمودی باشد.گره ها را عمود بر هم نگه دارید.
دستگاه اتمیزه 3.2-3 لایه، دستگاه دمیستر و فلاشینگ در برج گوگردزدایی تعبیه شده است.برج اسپری گردشی، لوله آب شستشو، پمپ آب و غیره می تواند با توجه به زمین سایت برای تعیین به طرح چیدمان مراجعه کند.
پس از نصب بدنه اصلی برج گوگردزدایی، اتصال باید در داخل سیلندر تراز شود.
5. مخزن ته نشینی در گردش می تواند با توجه به توپوگرافی سایت به طرح طرح اولیه مراجعه کند، اما مخزن واکنش، مخزن رسوب و مخزن آب شفاف وجود دارد.
شرح:
1. قطر و ارتفاع برج گوگرد زدایی را می توان با توجه به مقدار واقعی گاز دودکش، راندمان گوگرد زدایی و سایت تنظیم کرد.
2. دمای ورودی گاز دودکش بالاتر از 200 درجه سانتیگراد نیست، اگر دمای بیش از 200 درجه سانتیگراد، نیاز به افزایش برج قبل از کاهش دارد.
3. غلظت گرد و غبار وارداتی <200 mg/Nm3.
اصل کار مایع گوگرد زدایی اکسید منیزیم
مکانیسم گوگرد زدایی اکسید منیزیم مشابه مکانیسم گوگرد زدایی اکسید کلسیم است.اکسید قلیایی با آب واکنش داده و هیدروکسید تشکیل می دهد و سپس واکنش خنثی سازی اسید و باز با دی اکسید گوگرد محلول در محلول سولفیت آبی ایجاد می کند.سولفیت منیزیم و سولفات منیزیم تولید شده توسط واکنش اکسید منیزیم پس از بازیابی SO2 یا اکسیداسیون اجباری به سولفات برای ساخت سولفات منیزیم هپتا هیدرات مجددا استفاده می شوند.
واکنش های شیمیایی اصلی در حین گوگردزدایی عبارتند از
MgO+H2O=Mg (OH)2
Mg (OH)2+SO2=MgSO3+H2O
MgSO3+H2O+SO2=Mg (HSO3)2
O2MgSO3+MgSO4 MgSO3+1/2
واکنش های اصلی بازسازی اکسید منیزیم عبارتند از
MgSO3→MgO+SO2
MgSO4→MgO+SO3
Mg (HSO3)2→MgO+H2O+2SO2
O2SO2+SO3 SO2+1/2
SO3+H2O→H2SO4
MgSO4هنگام اکسیداسیون اجباری محصولات جانبی 7H2O

O2MgSO3+MgSO4 MgSO3+1/2
MgSO4+7 H2OMgSO4+MgSO4؟7H2O
